Szinte minden veszélyes terület fűtőkábel-döntése négy kérdésre szűkíthető: mit tesz lehetővé a területi besorolás, milyen hőmérsékleti osztályban kell a kábelnek maradnia, milyen feladatot kell ellátnia, és hogy a végződések és vezérlések ugyanazt a jóváhagyást kapják-e, mint a kábel. Válaszoljon rájuk ebben a sorrendben, és a szűkített lista általában két-három jelöltre csökken.
Egy 6 hüvelykes kondenzvízvezeték a lényeg. 80 °C-os fenntartó hőmérsékletet igényel, évente kétszer 150 °C-os kigőzölést lát, egy IIB gázcsoporttal és T3 osztályú 1. zónakörzetben ül, és 320 métert fut. Változtass meg egy tényt, és a válasz megváltozik. Emelje fel a gőzkibocsátást 200 °C-ra, és az ásványi szigetelésű kábel lesz az egyetlen biztonságos lehetőség. Nyújtsa ki a futást 3 km-re, és elkezdődik a bőrhatású nyomkövetés versenye.
A négy döntés, a számító sorrendben
Alkalmazza ezt a négy szűrőt, mielőtt megnyit egy katalógust, mert mindegyik eltávolítja a beállításokat, nem pedig hozzáadja őket.
- Terület besorolása és gáz- vagy porcsoport. Az 1. zóna, a 2. zóna, a csoport és a por besorolása dönti el, hogy egyáltalán mit lehet telepíteni.
- Hőmérséklet osztály és maximális folyamat hőmérséklet. Ez határozza meg a felületi hőmérséklet mennyezetét a kábelköpenyhez, nem csak a csőhöz.
- Vám. Fenntartja a hőmérsékletet, a csőméretet, a szigetelést, a környezetet, a tápfeszültséget és a futási hosszt, állítsa be a ténylegesen szükséges watt per métert.
- Rendszer hardver. A hidegvezetékek, a csatlakozódobozok, a termosztátok, az érzékelők és a földzárlat-védelem dönti el, hogy a jóváhagyás fennmarad-e a telepítés után.
Fordítsa meg a sorrendet, és megkapja a klasszikus projekthibat: áron vásárolt kábelt, majd hat héttel az indítás előtt újratervezik, mert a csatlakozódoboz IP66-os volt, nem pedig Ex e.
1. lépés: Olvassa el együtt a terület osztályozást és a hőmérsékleti osztályt
A zóna és a részleg ugyanazt a kockázatot írja le különböző papírmunkával
Az IEC és az ATEX gyakorlat zónákra osztja az üzemet, míg Észak-Amerika felosztásokat használ. Az 1. zóna nagyjából az I. osztálynak, az 1. zóna, a 2. zóna pedig a 2. osztálynak felel meg. A gyakorlati következmény egyszerű: a 2. osztályra minősített kábel nem felel meg az 1. zóna specifikációjának, még akkor sem, ha a két leírás felcserélhetőnek hangzik egy pályázati dokumentumban.
| Helyszín (IEC / ATEX) | észak-amerikai megfelelője | Mit jelent a hőkövetésnél |
|---|---|---|
| 0. zóna | I. osztály, 1. osztály (ritka) | A nyomkövetés általában kizárva; csak gyújtószikramentes áramkörök |
| 1. zóna | I. osztály, 1. osztály | Ex e vagy Ex d nyomkövetés hitelesített lezárásokkal; a legtöbb petrolkémiai vonal |
| 2. zóna | I. osztály, 2. osztály | Alacsonyabb védelmi szint elfogadott; a hibaablak rövid, nem nulla |
| 2. zóna1 / 22 | II. osztály, 1/2 | Porálló burkolatok és felületi hőmérséklet szabályozás |
A hőmérsékleti osztály felületi határérték, nem termékbesorolás
A jelenlévő gáz vagy por hőmérsékleti osztálya korlátozza a területen belül minden felszerelés felületi hőmérsékletét: 450 °C a T1-nél, 300 °C a T2-nél, 200 °C a T3-nál, 135 °C a T4-nél, 100 °C a T5-nél és 85 °C a T6-nál. A köpeny hőmérsékletét a melegebb, a folyamatfolyadék vagy a kábel saját kimenete határozza meg, és ez az, ahol a legtöbb projekt megakad.
- Egy 100 °C-os vonal egy T4 (135 °C) területen csak 35 °C-os belmagasságot hagy maga után.
- A 150 °C-os kigőzölés ciklus kizár minden T5 vagy T6 besorolású kábelt.
- A szabályozott kialakítás, ahol a termosztát vagy a határoló megakadályozza, hogy a kábel elérje a maximumot, gyakran az egyetlen módja annak, hogy a nagy teljesítményű kábelt alacsony hőmérsékleti osztályon belül tartsák.
Azokról a meghibásodási módokról, amelyeket a tanúsítás önmagában nem akadályoz meg, olvassa el a megjegyzésünket hogy az önszabályozó fűtőkábelek biztonságosak-e a veszélyes területeken való használatra .
2. lépés: Párosítsa a kábelcsaládot a kötelességgel
A legtöbb 1. zóna 150 °C alatti csővezetékhez az önszabályozó vagy teljesítménykorlátozó szalag a legolcsóbb megoldás. E fölött, vagy ahol a légkör megtámadja a polimereket, az ásványi szigetelésű kábel nyer. A több kilométer hosszú csővezetékeken a bőrhatás nyomon követése az egyetlen praktikus választás.
| Kábel család | Tipikus karbantartási tartomány | A helyszínen méretre vágva | Legjobb illeszkedés |
|---|---|---|---|
| Önszabályozó | Fagyvédelem 120-150 °C-ig | Igen | 1. zóna or 2 pipe, tank and instrument lines |
| Teljesítmény-korlátozás | Körülbelül 110-150 °C | Igen | Közepes hosszúságú vonalak, amelyek nagyobb kimeneti sűrűséget igényelnek |
| Állandó teljesítmény | 150-250 °C és magasabb | Párhuzamos igen, sorozat sz | Magas hőmérsékletű vezetékek ellenőrzött kialakítással |
| Ásványi szigetelésű | 400 °C és felette | Nem, gyári hossz | Magas hőmérséklet, korrózió, mechanikai sérülések |
| Bőr-hatás | Hosszú sorok, körülbelül 200 °C-ig | Nem | Több kilométer hosszú csővezetékek |
Az olyan teljesítménykorlátozó kábelek, mint az ACCCT sorozat, a két szélsőség között helyezkednek el: a kimenete sokkal stabilabb, mint az önszabályozó szalag, és a helyszínen továbbra is hosszra vágható, ami számít, ha a vezetéket az építés során módosítják.
ACC-CT teljesítménykorlátozó hőkövető kábelek technológiai vonalakhoz Stabil teljesítmény-korlátozó teljesítmény, terepi vágási rugalmasság és vegyszerálló köpenyek megfelelnek a folyamat hőmérsékletének fenntartásának és a fagyvédelemnek a módosított vonalakon. Termék megtekintése → Az ásványi szigetelésű kábel az a tartalék, amely gyakran az első választás a forró vagy mechanikailag kitett vezetékeken, mert elviseli azt a hőmérsékletet, amelyet a polimer nem érhet el, és fémhüvelye valódi mechanikai védelmet nyújt a vezetőnek.
3. lépés: Köpeny, fonat és a korróziós kérdés
A polimer kabátok nem cserélhetők fel
A szabványos PVC köpenyek a háztartási fagyvédelemhez tartoznak, nem pedig egy folyamategységhez. A fluorpolimer köpenyek ellenállnak a szénhidrogéneknek és a legtöbb oldószernek, de magas hőmérsékleten még mindig meglágyulnak, és néhány aromás anyag beszivárog rajtuk az évek során.
Fémhüvelyek azért léteznek, mert egyes atmoszférák megeszik a polimereket
Az offshore platformok, a kloridban gazdag hűtővizes területek és a savanyú szolgáltatás gyorsan tönkreteszik a rozsdamentes acél fonatot, ezért létezik az Alloy 825 burkolat. A klorid-korlátozott specifikációknál a burkolat kiválasztása korróziós döntés, nem marketing.
Alloy 825 köpenyű, ásványi szigetelésű fűtőkábel veszélyes területekhez Korrózióálló MI-hőkövetés magas hőmérsékletű fagyvédelemhez és hőmérséklet-tartáshoz kloridban gazdag tengeri, olaj-, gáz-, vegyi- és energiaszolgáltatásban. Termék megtekintése → 4. lépés: Lezárások, vezérlők és földzárlat-védelem
A kábel veszélyes terület tanúsítványa megáll a hideg vezetéknél. Bármibe is esik a hideg ólom, ugyanazt a zónát, gázcsoportot és hőmérsékleti osztályt kell viselnie, különben a telepítés nem megfelelő, bármilyen jó a kábel is.
- Csatlakozódobozok Ex e vagy Ex d kivitelben, a kábel átmérőjéhez igazított, tanúsított kábeltömszelencékkel.
- Veszélyes területek termosztátok, akár csővezetékes indukciós, akár felületérzékelős típusok, így az áramkör terhelésre kapcsol, nem pedig környezeti találgatásokra.
- Ex-jóváhagyott hőmérséklet-érzékelők. Az MMP-PT100Ex termékcsalád akár 482 °C-os hőmérsékletet is mér, ami lefedi a kigőzölés és a magas hőmérsékletű nyomkövetési feladatokat.
- Földzárlat-védelem minden ágon. Az IEC gyakorlat és az NEC 427.22 egyaránt elvárja ezt, és a 30 mA általános kioldási szint.

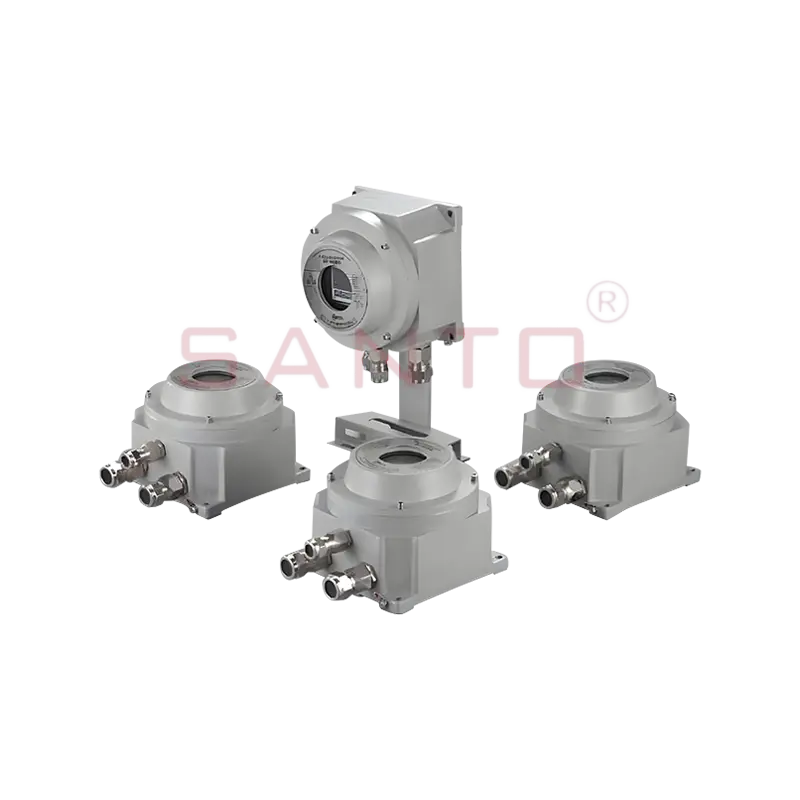

HDBK-WK robbanásbiztos hőmérsékletszabályozó elektromos hőkövetéshez Intelligens terminálhőmérséklet-szabályozó tartozék a mechanikus termosztátok helyére, védelmi, figyelmeztető, felügyeleti és kommunikációs funkciókkal az elektromos nyomkövető rendszerekhez. Termék megtekintése → Üzembe helyezési és karbantartási ellenőrzések, amelyek valódi problémákat fedeznek fel
Négy csekk a működés első évében megtéríti a költségeit, ezek kihagyása pedig így válik a biztonságos tervekből nem biztonságos telepítésekké.
- Mérje meg a szigetelési ellenállást minden áramkörön 500 VDC-n, mielőtt a hőszigetelést lezárná, majd újra a feszültség alá helyezés előtt.
- Futtasson termográfiai felmérést terhelés alatt, miután a vezeték stabilizálódott, a kábel feszültség alatt van és normál folyamathőmérsékleten.
- Ellenőrizze újra a hőmérsékleti osztályt, amikor a folyamat vagy a termék hőmérséklete megváltozik; a 90 °C-on kompatibilis kábel nem biztos, hogy 140 °C-os.
- Minden leállításkor ellenőrizze a csatlakozódobozok nedvességtartalmát, és készítsen rajzokat a nyomkövetési útvonalról.
Gyakran Ismételt Kérdések
Használható önszabályozó kábel az 1. zónában?
Igen, ha rendelkezik a megfelelő veszélyes terület tanúsítvánnyal, és a burkolat hőmérséklete a terület hőmérsékleti osztályán belül marad. Maga a kábel ritkán okoz problémát; a felmondások általában az.
A veszélyes területeken mindig szükség van termosztátra?
Nem. Az alacsony hőmérsékletű 2. zónában gyakran elegendő az önszabályozó kábel és a jóváhagyott csatlakozódoboz. A nagy teljesítménysűrűségű 1. zónában a termosztát vagy határoló tartja meg a T-besorolást.
Ásványi szigetelésű kábelt lehet a helyszínen méretre vágni?
Általában nem. Az MI kábelt gyári hosszban szállítjuk, lezárt végződésekkel, így a megfelelő hossz megrendelése tervezési feladat, nem szerelési részlet.
Mi van, ha a folyamat hőmérséklete az üzembe helyezés után emelkedik?
Azonnal futtassa újra a hőmérsékleti osztály ellenőrzését. A vezetékhőmérséklet 30 °C-os emelkedése a megfelelő telepítést túllépheti a T-besorolásán, és a javítás egy másik kábelcsalád lehet, nem pedig egy másik termosztát.
Ha rendelkezik a terület besorolási rajzával, a vonal méretével, a szigetelés részleteivel és a szükséges fenntartó hőmérséklettel, akkor a kiválasztás vita helyett rövid mérnöki gyakorlattá válik. Küldje el ezt a négy tételt mérnökeinknek a kapcsolati oldal és visszatérünk egy kábelcsaláddal, egy teljesítménysűrűséggel és a hozzáillő Ex-besorolású hardverrel.
